Popis

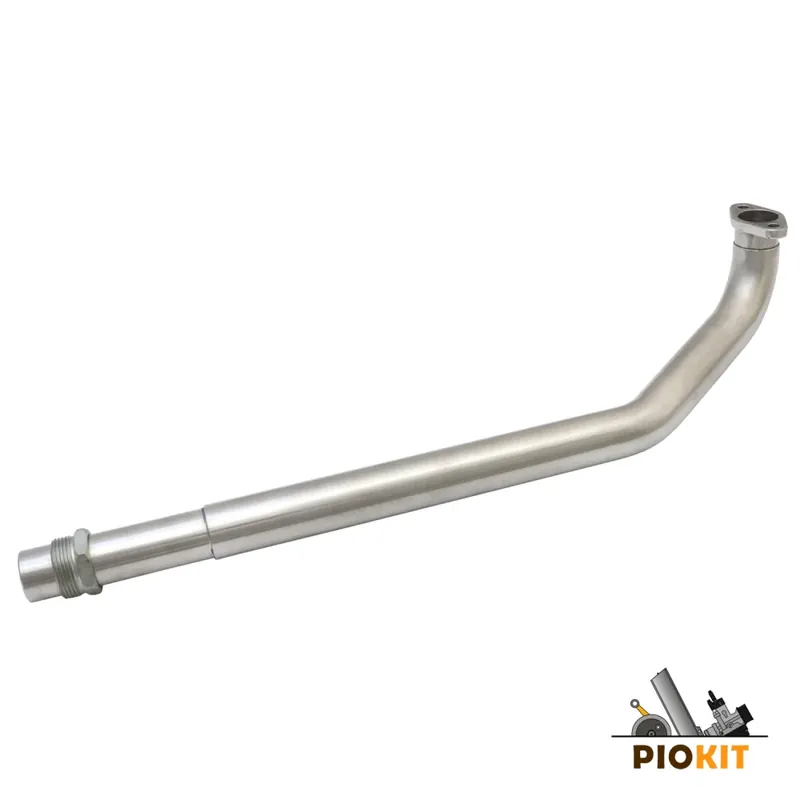

Koleno výfuku 21mm, TUNING (CZ) – Babetta 210

Lze použít pro:

• Babetta typ 210

Silnější výfukové koleno na Babettu 210 a 225. Vnitřní průměr je 21mm.

Originální výfukové koleno je jedna z brzd při zvyšování výkonu motoru. Origo má vnitřní průměr 17,5mm, tzn. o 3,5mm méně. Vhodné pro upravené válce.

Zatěsnění spoje kolene s výfukem je vyřešeno úpravou matice, která má vnitřkem 23mm. Nutno vyvrtat či vybrousit i do výfuku díru 23mm. Například pilníkem, technickou frézou atd.. Každopádně pro nejlepší využití je vhodné pro použití spolu s rezonančním výfukem.

U příruby je konec trubky soustružen na menší průměr, aby bylo místo pro matky. Příruba má originální rozměry, není třeba měnit rozteč šteftů.

Nutná úprava je rozšíření výfukového výstupu válce na průměr 21mm. (jen hliník se trochu rozšíří). Postup je stejný jako návod co máme na pionýra.

Úprava válce pro koleno výfuku 21MM |

Pro správnou funkci a využití maximálního potenciálu upraveného válce spolu s výfukovým kolenem 21mm je nutná úprava výfukového výstupu na válci. A jak na to? Pojďme se na to podívat.

Pro úpravu budete potřebovat:

• malou technickou frézu do vrtačky nebo malý pilník
• vrtačku
• šablonu pro správné protažení (viz níže)

Celá úprava spočívá v protažení výfukového výstupu válce z originálního průměru na 21mm. Budeme brousit pouze hliníkový obal, nikoliv vložku válce. Úprava je tedy velmi jednoduchá a zvládne ji každý.

Nejdříve si vyrobíme nějakou šablonu podle které budeme brousit. Můžete si ji vystřihnout z papíru dle nákresu níže, použít vypálenou přírubu, nebo orýsovat kružítkem.

Pomocí příruby (doporučujeme – přesnější)

Orýsování kružítkem

Jakmile máte orýsovaný výstup, můžete brousit. Roztáhněte jej tedy postupně na průměr 29mm dle fotky níže. Dávejte pozor ať nepřebrousíte a nevnikne hrana mezi kanálem a přírubou kolena. Pokud se tak stane, odtraňte hranu rozšířením příruby kolena výfuku.

Zde je finální výsledek. Snažte se ať je rozšíření postupné a bez jakýkoliv hran (jako na foto).

Dávejte pozor i na těsnění výfuku, musí být protaženo na 21mm také.

Produkt od českého výrobce PIOKIT, specialisty na tuningové díly pro mopedy JAWA 50, Babetta a Stadion.

Parametry

Dodavatel	CZ
Provedení	Nerezová ocel
Hmotnost	0,490 kg
